Jeśli chodzi o maszyny CNC (komputerowe sterowanie numerycznie), dwa z najczęściej omawianych rodzajów prowadzących to twarde szyny i liniowe szyny. Jako dostawca CNC z twardą koleją prowadziłem wiele rozmów z klientami na temat różnic między tymi dwoma technologiami. Zrozumienie tych różnic jest kluczowe dla podjęcia świadomej decyzji przy zakupie maszyny CNC. W tym poście na blogu zagłębię się w cechy, zalety i wady twardej kolei CNC i linear -Rail CNC, aby pomóc Ci ustalić, które najlepiej pasują do twoich potrzeb obróbki.
Co to są CNC z twardą koleją i linearne CNC?
Zacznijmy od określenia, jakie są twardą szynę i liniowe maszyny CNC Rail. Hard Rail CNC używają tradycyjnego systemu przesuwnego przewodnika. Poruszające części maszyny, takie jak głowica wrzeciona lub stół roboczy, przesuwają się bezpośrednio na stwardniałych i precyzyjnych stalowych szynach. Te szyny są zwykle duże i mają stosunkowo szeroką powierzchnię kontaktową, która zapewnia wsparcie i stabilność dużych obciążeń.
Z drugiej strony, liniowe maszyny CNC Rail wykorzystują liniowe przewodniki. Te przewodniki składają się z szyny i karetki zawierającego toczące się elementy, takie jak kule lub rolki. Wózek porusza się wzdłuż szyny z bardzo małym tarciem, umożliwiając szybki i precyzyjny ruch liniowy.
Różnice strukturalne
Najbardziej oczywistą różnicę między twardymi i liniowymi maszynami CNC koleją jest ich konstrukcja. Twarde szyny charakteryzują się ich solidną i masywną konstrukcją. Szeroki obszar kontaktowy między ruchomymi częściami a szynami zapewnia doskonałe wsparcie dla ciężkich sił do cięcia. To sprawia, że sprzętowe maszyny CNC są idealne do ciężkich operacji obróbki, takie jak szorstkie duże obrabiarze lub materiały obróbki o wysokiej twardości.
Natomiast linearne szyny mają bardziej kompaktowy i lekki design. Rolling Elements w karetce zmniejszają tarcie i pozwalają na płynniejszy i szybszy ruch. Liniowe maszyny CNC Rail są często preferowane do zastosowań wymagających szybkiej obróbki, takich jakSzybka maszyna do wiercenia i stukania.
Pojemność ładowania
Pojemność obciążenia jest kolejnym ważnym czynnikiem do rozważenia przy porównywaniu twardych szyn i liniowych maszyn CNC. Hard Rail CNC mają znacznie wyższą pojemność obciążenia ze względu na ich dużą powierzchnię kontaktową i solidną konstrukcję. Mogą łatwo poradzić sobie z ciężkimi pracami i wytrzymać siły o wysokim cięciu bez uszczerbku dla dokładności lub stabilności. To sprawia, że nadają się do obróbki dużych i ciężkich części, takich jak bloki silnika lub duże formy.
Liniowe maszyny CNC Rail, choć nadal są w stanie obsłużyć znaczną ilość obciążenia, mają stosunkowo niższą pojemność obciążenia w porównaniu do maszyn z twardymi szynami. Elementy toczące się w liniowych przewodnikach mają ograniczony obszar kontaktowy, który ogranicza ich zdolność do obsługi wyjątkowo ciężkich obciążeń. Jednak w przypadku większości średniej wielkości zastosowań obróbki liniowe maszyny CNC Rail zapewniają wystarczającą pojemność obciążenia.
Tłumienie sztywności i wibracji
Sztywność ma kluczowe znaczenie dla utrzymania dokładności i wykończenia powierzchni w operacjach obróbki. Hard Rail CNC są znane z wysokiej sztywności. Solidna konstrukcja i szeroki obszar kontaktu między ruchomymi częściami a szynami minimalizują ugięcie i wibracje podczas cięcia. Powoduje to lepsze wykończenie powierzchni i wyższą dokładność obróbki, szczególnie w przypadku ciężkich obciążeń cięcia.
Liniowe maszyny CNC, choć mniej sztywne niż maszyny do twardych szyn, mają własne zalety pod względem tłumienia wibracji. Rolowe elementy w liniowych prowadzących może wchłonąć niektóre wibracje generowane podczas obróbki, zmniejszając wpływ na przedmiot obrabiany i maszynę. Może to być korzystne dla osiągnięcia wysokiej jakości wykończeń powierzchniowych, szczególnie w zastosowaniach obróbki szybkich.
Precyzja i powtarzalność
Precyzja i powtarzalność są niezbędne do produkcji części o ścisłych tolerancjach. Hard Rail CNC mogą osiągnąć wysoką precyzję, ale na ich powtarzalność mogą mieć wpływ takie czynniki, jak zużycie na szynach. Z czasem przesuwany kontakt między ruchomymi częściami a szynami może powodować pewną degradację pod względem dokładności.
Z drugiej strony liniowe maszyny CNC CNC oferują doskonałą powtarzalność ze względu na spójny ruch wózka wzdłuż szyny. Elementy toczące się minimalizują skutki tarcia i zużycia, zapewniając, że maszyna może dokładnie odtwarzać ten sam ruch w kółko. To sprawia, że linearne maszyny CNC są popularnym wyborem dla zastosowań wymagających wysokiej precyzji i ścisłej tolerancji.
Prędkość i przyspieszenie
Pod względem prędkości i przyspieszenia liniowe maszyny CNC Rail mają wyraźną przewagę. Niskie tarcia elementów toczących się pozwala na szybki ruch i wysokie szybkości przyspieszenia. Umożliwia to szybsze ukończenie operacji obróbki linii kolejowej, zwiększając wydajność.
Hard Rail CNC, choć zdolne do osiągnięcia dużych prędkości, są ogólnie ograniczone tarciem i bezwładnością związaną z ruchem przesuwanym. Duża masa ruchomych części i szeroki obszar kontaktu między szynami a ruchomymi częściami wymagają większej mocy do przyspieszenia i zwalniania, co powoduje wolniejsze ogólne prędkości obróbki.
Koszt
Koszt jest zawsze rozważany przy zakupie komputera CNC. Hard Rail CNC są zazwyczaj droższe niż liniowe maszyny CNC Rail. Wysoki koszt wynika głównie z dużej ilości materiału używanego w ich konstrukcji i precyzyjnym obróbką wymaganą do produkcji twardych szyn. Ponadto koszty konserwacji i naprawy twardych maszyn CNC mogą być wyższe, ponieważ szyny mogą wymagać regulowania lub wymiany z czasem.
Liniowe maszyny CNC Rail są bardziej opłacalne pod względem początkowej ceny zakupu i konserwacji. Stosunkowo prosta konstrukcja i dostępność znormalizowanych przewodników liniowych sprawiają, że są bardziej przystępne. Należy jednak zauważyć, że koszt maszyny CNC zależy również od innych czynników, takich jak wielkość, funkcje i marka.
Zastosowania
Wybór między twardymi maszynami CNC koleją i liniowymi zależy w dużej mierze od konkretnego zastosowania. Hard Rail CNC są dobrze odpowiednie do ciężkich operacji obróbki, takich jak szorstkie, mielanie i nudne duże obrabiarki. Są one powszechnie stosowane w branżach takich jak produkcja motoryzacyjna, lotnicza i ciężkich maszyn. Na przykład naszPionowe centrum obróbki typu stałego kolumnyjest doskonałym wyborem do wytrzymałych zadań obróbki.

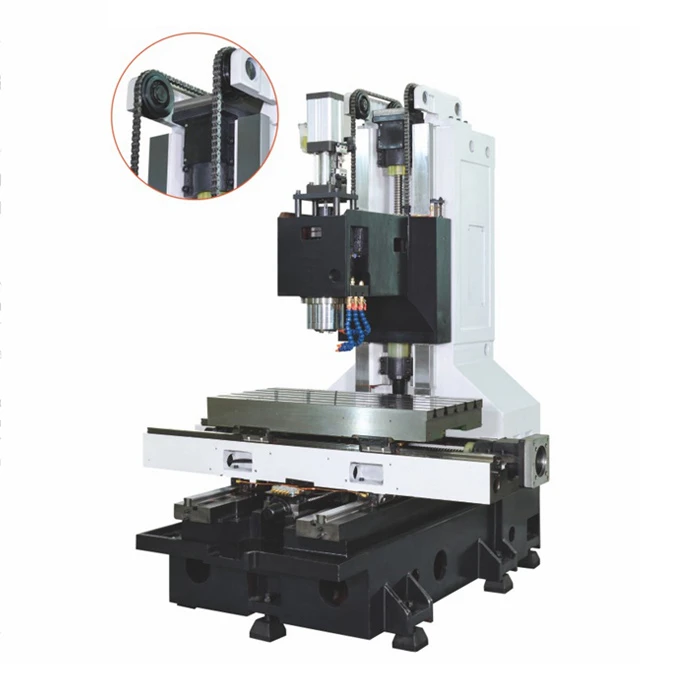

Liniowe maszyny CNC CNC są idealne do szybkich i precyzyjnych zastosowań obróbki, takich jak operacje wiercenia, stukania i wykończenia. Są one szeroko stosowane w branżach takich jak elektronika, urządzenia medyczne i inżynieria precyzyjna. NaszWysoka sztywność 2-wire 1-twardy centrum obróbkiŁączy zalety zarówno technologii kolei twardej, jak i liniowej, oferując dobrą równowagę między sztywnością a prędkością.
Wniosek
Podsumowując, zarówno twarda kolejowa, jak i liniowe maszyny CNC z kolei mają swoje unikalne zalety i wady. Hard Rail CNC są znane z wysokiej pojemności, sztywności i przydatności do ciężkiej obróbki, podczas gdy liniowe maszyny CNC Rail oferują dużą prędkość, precyzję i opłacalność. Wybierając maszynę CNC, ważne jest, aby wziąć pod uwagę konkretne wymagania dotyczące obróbki, takie jak rodzaj materiału, rozmiar przedmiotu obrabianego, wymagana precyzja i wolumen produkcyjny.
Jako dostawca CNC z twardą koleją, jestem zaangażowany w dostarczanie wysokiej jakości maszyn CNC, które spełniają różnorodne potrzeby naszych klientów. Jeśli rozważasz zakup komputera CNC i potrzebujesz więcej informacji lub porady, nie wahaj się z nami skontaktować. Z przyjemnością pomożemy Ci podjąć właściwą decyzję dla Twojej firmy.
Odniesienia
- „CNC Machining Handbook”, Industrial Press Inc.
- „Projektowanie narzędzi maszynowych: mechanika cięcia metalu, wibracje maszynowe i konstrukcja CNC”, Springer
